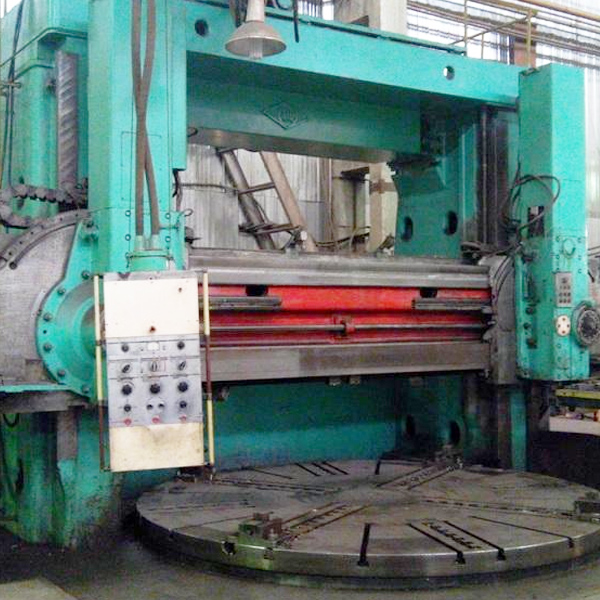

Наибольший диаметр обрабатываемой детали, мм

4000

Диаметр планшайбы, мм

4000

Наибольшая высота обрабатываемой детали, мм

2000

Класс точности

Н

Наибольшая масса обрабатываемой детали, кг

63000

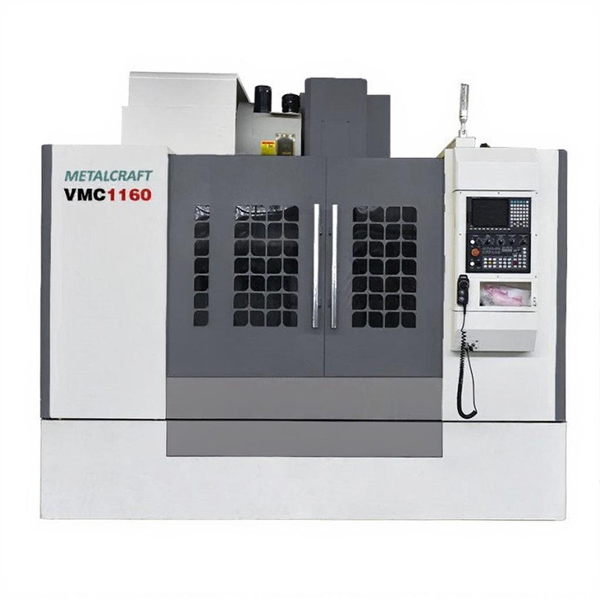

Координатное перемещение по осям X/Y/Z

1100*600*600мм

Размеры стола (длина х ширина)

1200х600мм

Максимальная нагрузка на стол

1000 кг

Расстояние от осевой линии шпинделя до колонны

675 мм

Расстояние от торца шпинделя до верхней плоскости стола

120 ~ 720 мм

Подачи резания X, Y, Z

1~ 6000мм/мин

Х, У быстрая скорость подачи

24 м/мин

Длина стола, мм

1300

Ширина стола, мм

600

Расстояние от шпинделя до стола, мм

180-780

Расстояние от центра шпинделя до колонны, мм

654

Единица измерения, шт/мм/мм

5-18x120

Максимальная нагрузка на стол, кг

800

Точность позиционирования, мм/мин

0.008

Минимальная единица перемещения, мм

0.001

Длина, мм

3300

Ширина, мм

2670

Высота, мм

2700

Масса, кг

7100

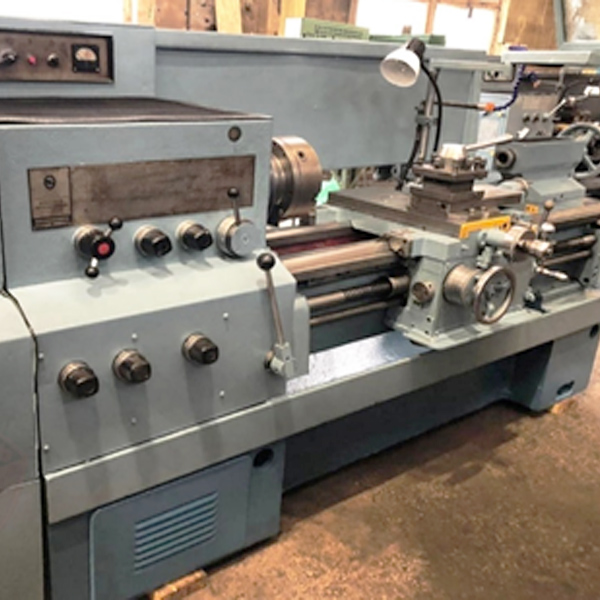

Наибольшая длина обрабатываемой заготовки, мм.

1500 (2000**)

Наибольший диаметр обрабатываемой заготовки, мм.

над станиной

450

над суппортом

240

Длина выемки в станине, мм.

240

Диаметр отверстия в шпинделе, мм.

82

длина

2900

ширина

1230

высота

1480

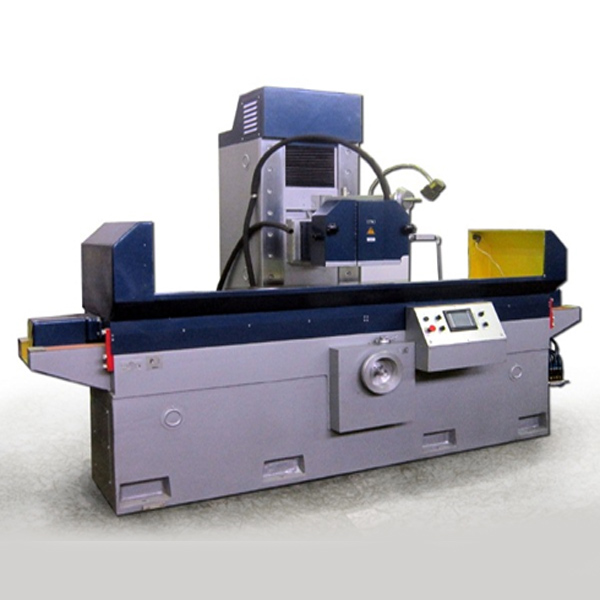

Предельные размеры заготовки, устанавливаемой:

1250х320х400

-на столе (LxBхН), мм

1250х320х280

-на электромагнитной плите (LxBхН), мм

Наибольшая масса заготовки, устанавливаемой:

-на столе, кг

600

Технические параметры станка

Размеры рабочей поверхности стола (BхL), мм

320x1250

-шероховатость поверхности, обработанной периферией круга, мкм

0,32 (0,16)

Класс точности станка по ГОСТ 8-82 (Н, П, В, А, С)

П

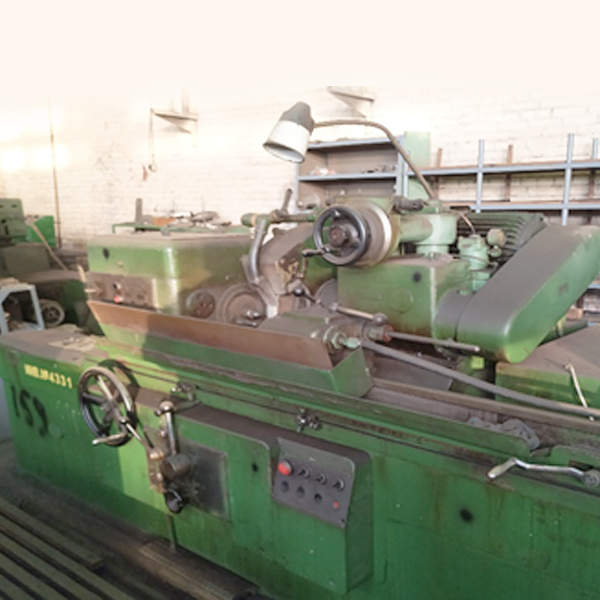

Наибольший диаметр обрабатываемой детали, мм

200

Наибольшая длина обрабатываемой детали, мм

1000

Длина шлифования, мм

1000

Мощность, кВт

10

Габариты, мм

4975_2337_2170

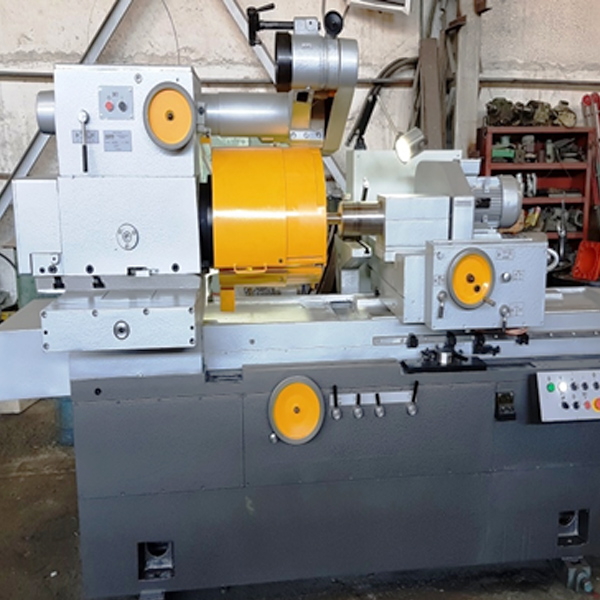

Класс точности по ГОСТ 8-82

А

Наибольший диаметр устанавливаемого изделия, мм

400

Наибольшая длина устанавливаемого изделия, мм

320

Наименьший и наибольший диаметр шлифуемого отверстия, мм

50…300

Наибольшая длина шлифования при диаметре шлифования не менее 100 мм, мм

320

Наибольшая рекомендуемая длина шлифования при наименьшем диаметре, мм

125

Постоянство диаметра отверстия, мкм

3

Круглость отверстия, мкм, не более

1.6

Шероховатость поверхности образца-изделия: Цилиндрической внутренней Ra, мкм

0.08

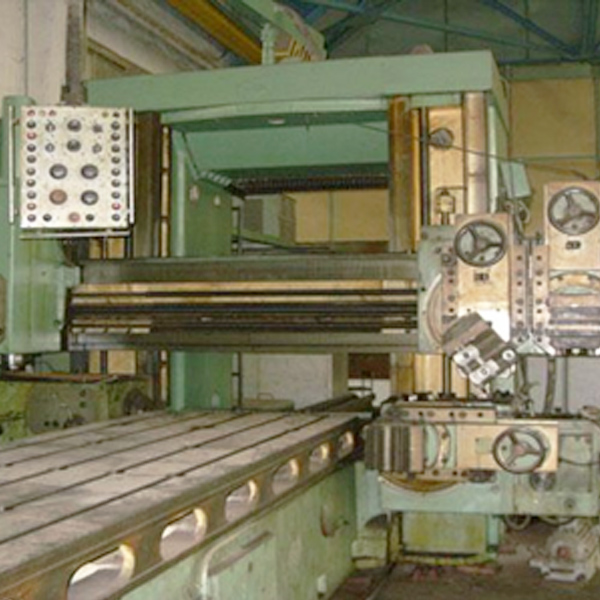

Класс точности станка по ГОСТ 8-82 (Н, П, В, А, С)

Н

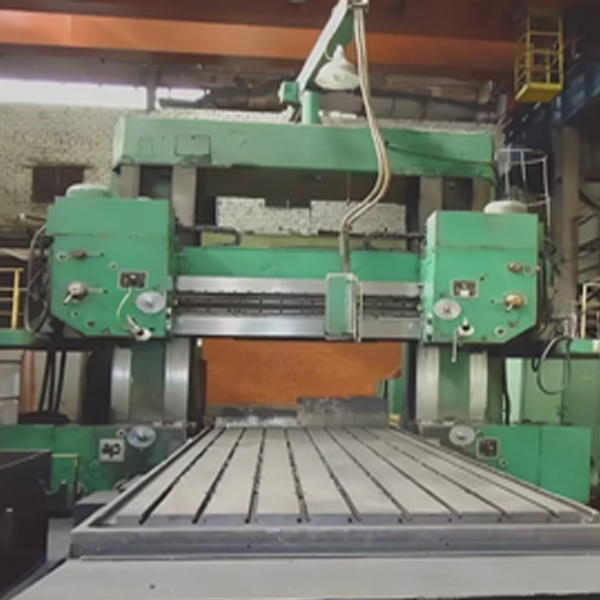

Длина рабочей поверхности стола, мм

4000

Ширина стола, мм

1120

Наибольший ход стола, мм

300

Класс точности

Н

Наибольший вес обрабатываемых деталей, кг

50000

Длина рабочей поверхности стола

6300

Ширина рабочей поверхности стола

2000

Наибольший ход стола

6800

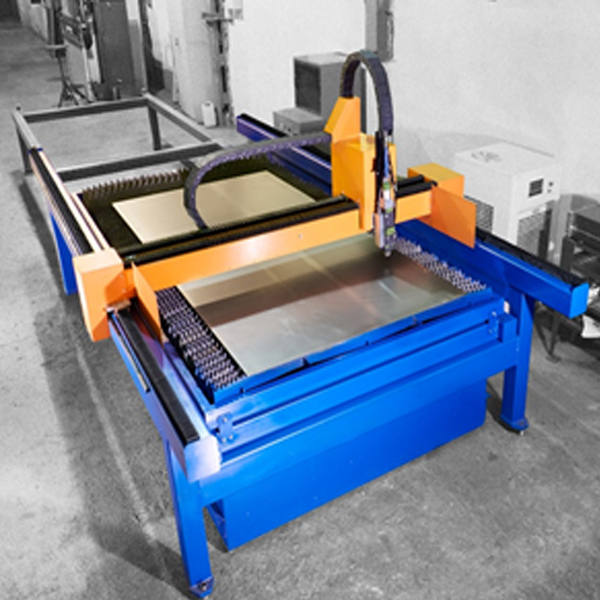

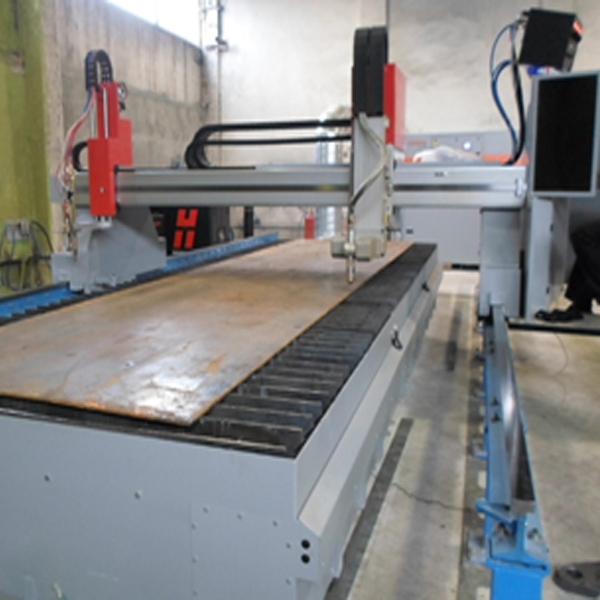

Развитая и удобная в использовании ЧПУ машины лазерной резки «Кристалл» позволяет эффективно использовать листовой металлопрокат как стандартных типоразмеров - до 1500х3000 мм, так и деловые отходы.

Конструктивно станок лазерной резки Crystall Laser 1,5x3 имеет рамную конструкцию и оснащен одной кареткой. Замечательные динамические характеристики станка гарантируют интенсивность и беспрецедентную производительность.

Комплектация 1 кВт источником делает этот станок превосходным для интенсивной обработки металлических пластин до 6 мм с высочайшей чистотой срезов.

Чистые кромки. На них не образуется окалина и натёк, так как поток плазмы смывает разжижённый металл.

Гладкий срез. Тонкие заготовки не деформируются, срез получается без зазубрин.

Возможность применять экономичные схемы раскроя. Например, сварка металлических конструкций без механической обработки.

Резка толстых материалов. Метод позволяет работать с материалами толщиной до 50 мм

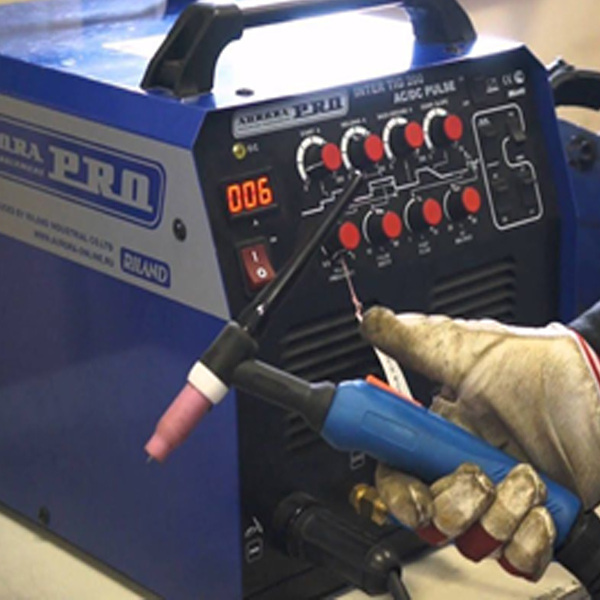

Лазерная сварка обладает рядом преимуществ по сравнению с традиционными методами соединения материалов. Эти преимущества включают высокую точность и качество шва, высокую скорость сварки, минимальное воздействие на материалы и возможность применения в различных отраслях.

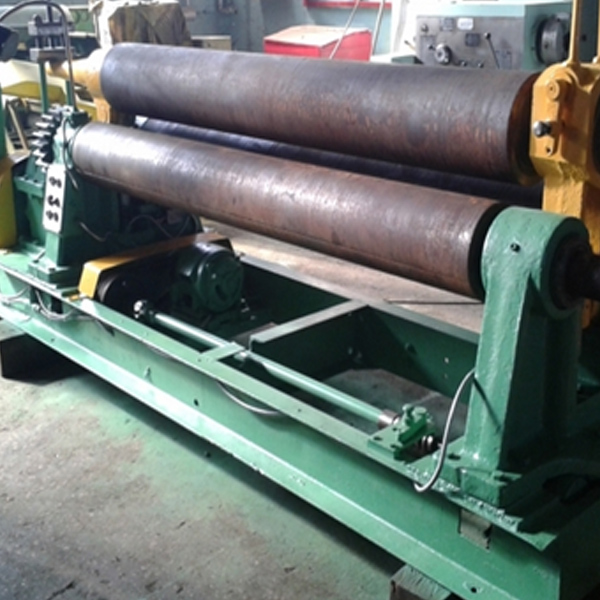

Макс. ширина изгибаемого листа, мм

2000

Макс. толщина изгибаемого листа

10

Макс. толщина изгибаемого листа

8

Мин. радиус гибки, мм

180

Скорость гибки нерегулируемая, м/мин, не менее

7,46

Диаметр верхнего валка, мм

214

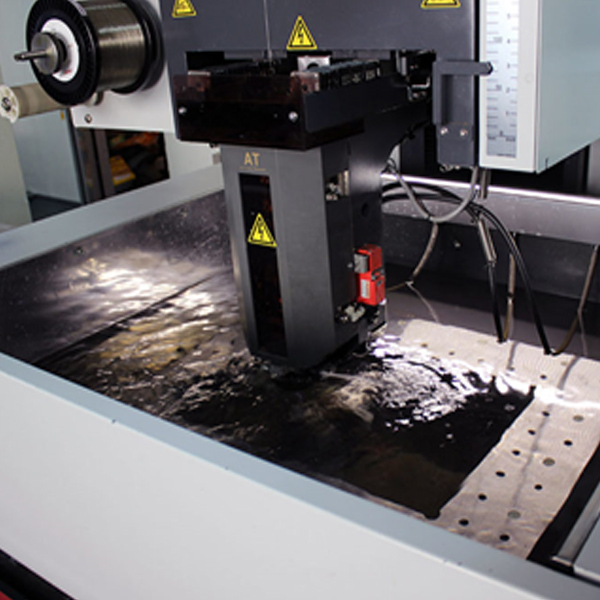

Максимальный размер заготовки

980×600×300 мм

Максимальная толщина резания

300 мм (345 мм при установке детали на балки основания стола)

Максимальный вес заготовки

600 кг

Размер рабочего стола

836×550 мм

Резьба под винты крепления

М10

Перемещение по осям X/Y/Z

500×400×270 мм

Перемещение по осям U/V

80×80 мм

Максимальный угол наклона проволоки

±20° на высоте 100 мм

Максимальный обрабатываемый угол конуса

±15° на высоте 150 мм

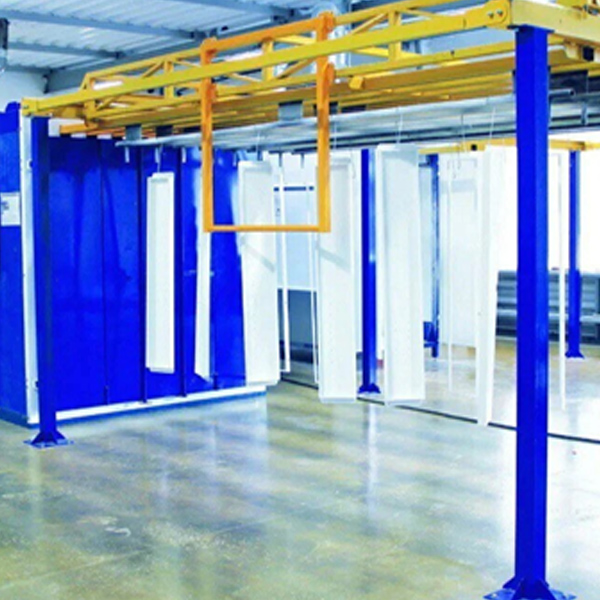

(камера, конвейер, печь) 4000х1600х1800

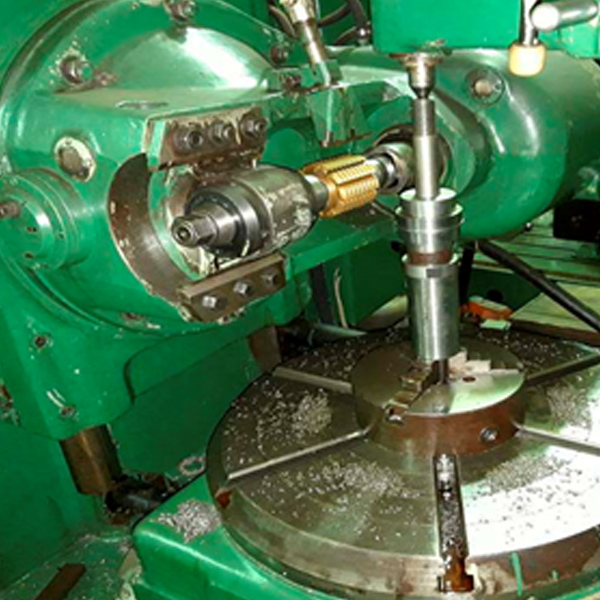

Наибольший диаметр обрабатываемого изделия, 500 мм

Наибольший модуль, 10 мм

Наибольшая ширина нарезаемого венца, 80 мм.

Наибольший диаметр обрабатываемого зубчатого колеса (прямозубого), мм

500

Наибольшая величина вертикального перемещения фрезерного суппорта, мм

400

Наибольший модуль обрабатываемого зубчатого колеса, мм

10

Наибольший угол наклона зубьев обрабатываемого колеса, град

±60

Диаметр стола, мм

560

Размер конуса отверстия фрезерного шпинделя Морзе

5

Наибольший диаметр устанавливаемой червячной фрезы, мм

200

Наименьшее число нарезаемых зубьев

8

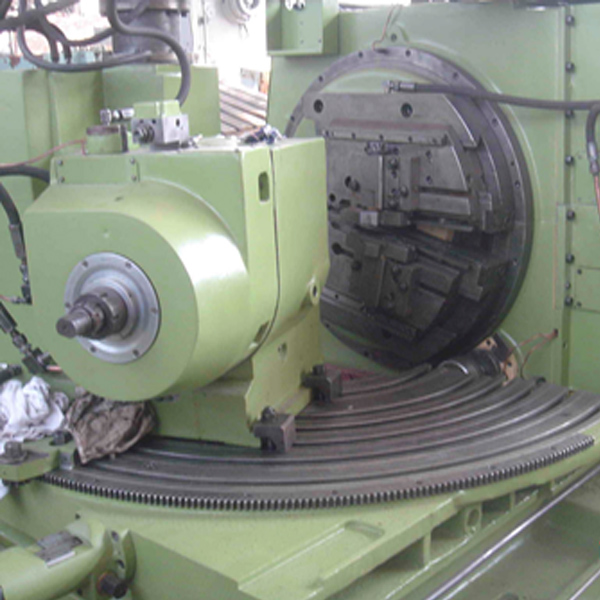

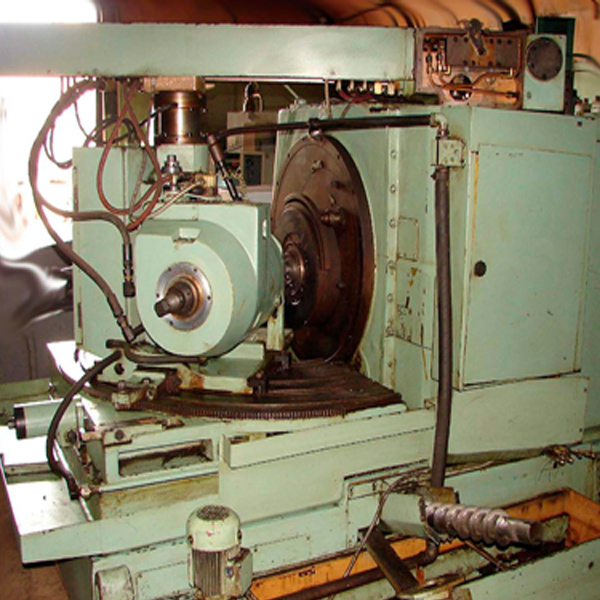

Наибольший диаметр обрабатываемых зубчатых колес, мм

500

Наибольший средний нормальный модуль обрабатываемых зубчатых колес, мм

8

Наибольшая внешняя высота зуба обрабатываемых зубчатых колес, мм

22

Угол наклона зуба, град

Не ограничен

Число зубьев обрабатываемых зубчатых колес

5 - 150

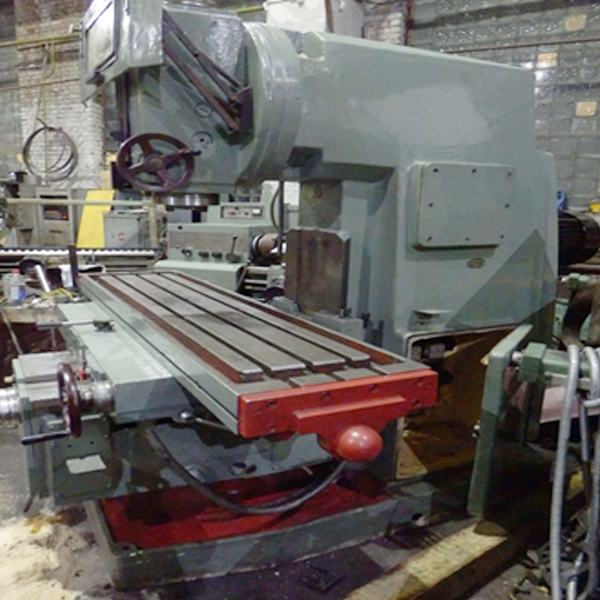

Размеры рабочей поверхности стола, мм

1 600 х 400

Наибольшее продольное перемещение стола, мм

1 000

Наибольшее поперечное перемещение стола, мм

400

Наибольшее вертикальное перемещение стола, мм

430

Расстояние от торца шпинделя до рабочей поверхности стола, мм

70 - 500

Максимальная масса обрабатываемой детали с приспособлением, кг

1 250

Мощность электродвигателя привода шпинделя, кВт

11

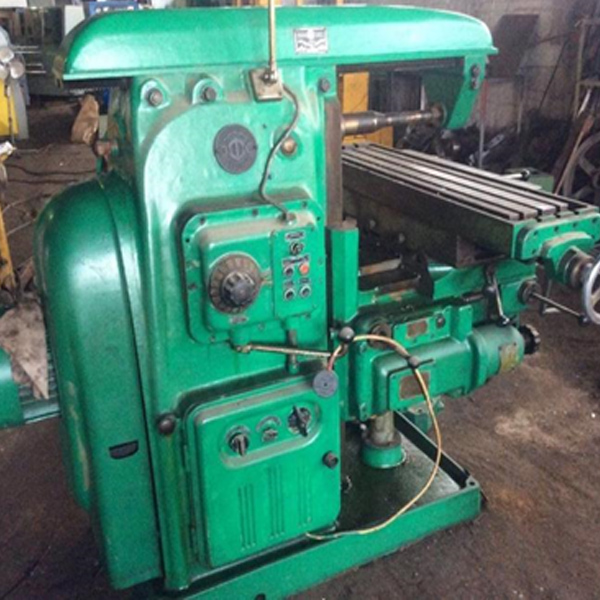

Назначение

Фрезерование плоскостей небольших деталей различной конфигурации из стали, чугуна и цветных металлов цилиндрическими, дисковыми, торцовыми, фасонными и другими фрезами

Расстояние до торца шпинделя, мм

250

Расстояние до вертикальных направляющих, мм

300

Размер рабочей поверхности стола, мм

1250x320

В комбинации с автономной конструкцией подачи прутков IkuraOS121E позволяет обрабатывать детали диаметром от 1 мм до 12 мм и длинной до 140 мм (за один хват) с использованием противошпинделя и конструкции для перехватывания длинных деталей.

С помощью станка можно обрабатывать разнообразные материалы, такие как титан, нержавеющая и низколегированная сталь, цветные металлы. Оборудован наносистемой числового программного управления фирмы FАNUC (Япония) на основе промышленного компьютера.

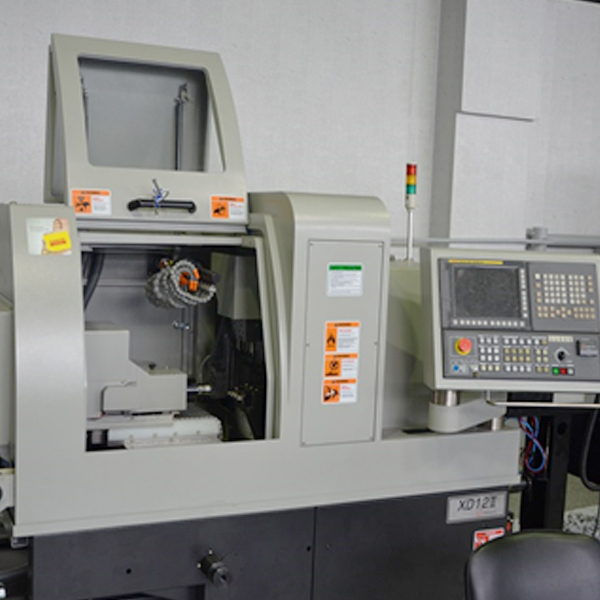

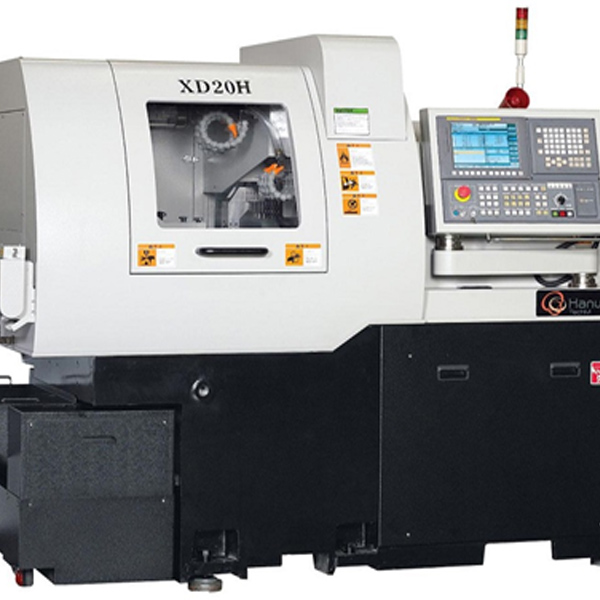

Токарный фрезерный автомат продольного точения HANWHA XD20H представляет собой идеальное решение для высокоточной обработки деталей. Обладая возможностью одновременной обработки с двух сторон, этот станок справляется с деталями диаметром до 20 мм и ходом до 210 мм. Оборудование включает 21 позицию инструмента, что открывает широкие горизонты для создания сложных форм. Стандартный седьмой класс точности гарантирует отклонение в размере не более 10 микрометров, что критично для таких отраслей, как автомобилестроение и медицинское оборудование.

Системы ЧПУ Siemens или Fanuc обеспечивают быструю перенастройку, позволяя эффективно обрабатывать детали.

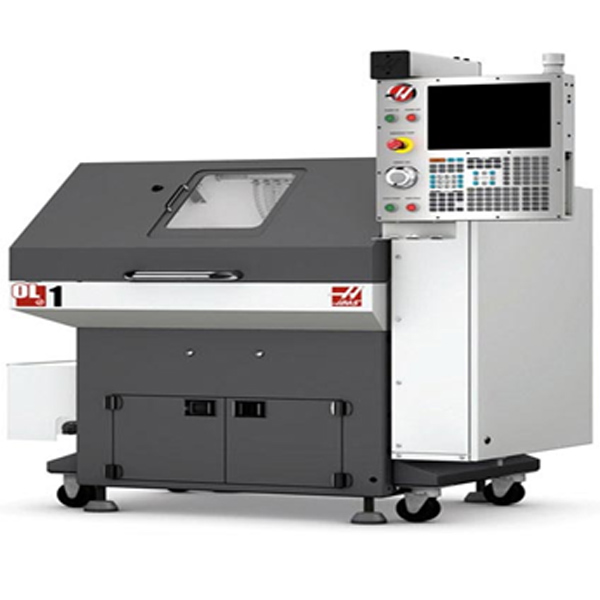

Максимальная длина обработки (без патрона) — 203 мм.

Максимальный диаметр обрабатываемого прутка — 26,9 мм.

Диаметр отверстия в шпинделе — 31,8 мм.

Максимальная частота вращения шпинделя — 6000 об/мин.

Точность позиционирования — ±0,01 мм, повторяемость — ±0,005 мм.

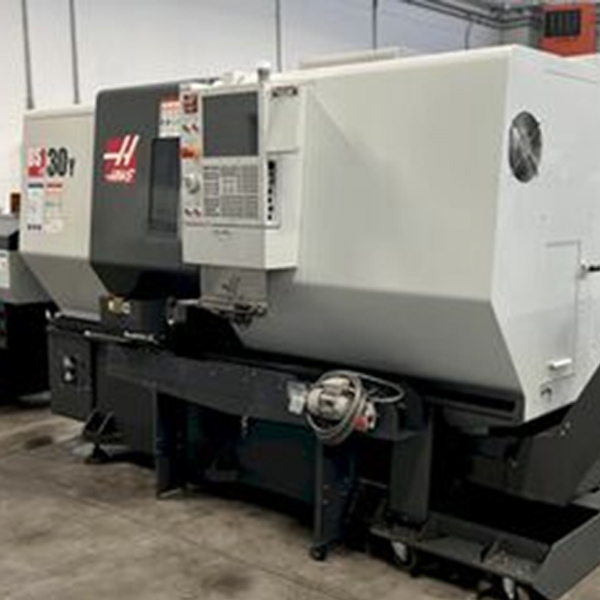

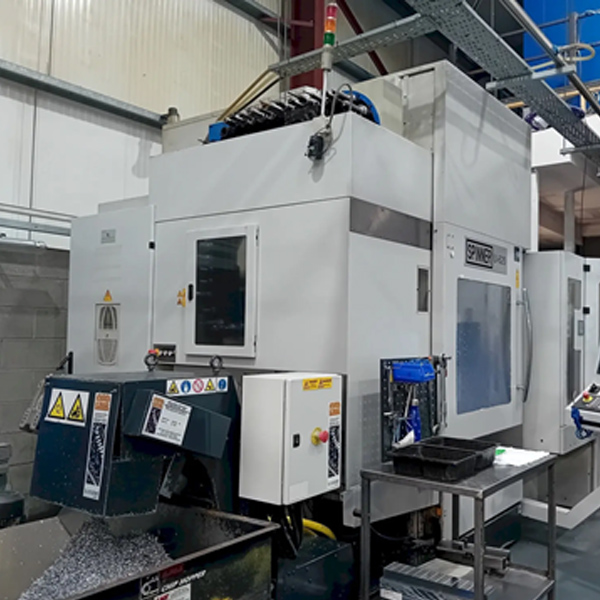

Токарный центр с ЧПУ с осью Y; макс. обрабатываемый диаметр 348 мм, макс. длина точения 826 мм , макс. диаметр прутка 76 мм, диаметр устанавливаемого изделия 533 мм, перемещение по оси Y ±50,8 мм, мощность шпинделя 22,4 кВт, 3400 об/мин, посадка A2-6, патрон 254 мм, 12-позиционная револьверная головка BMT65, приводные инструменты с высоким крутящим моментом и осью С, 15-дюймовый цветной дисплей, USB-вход, система жесткого нарезания резьбы.

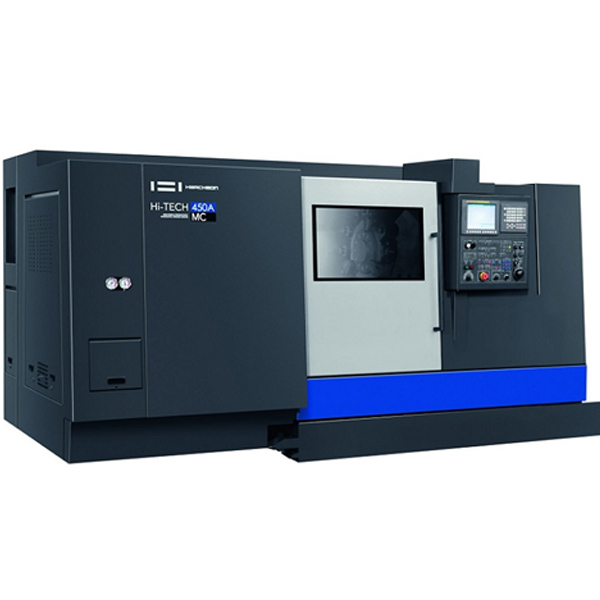

С его небольшой площадью обеспечивает эффективность использования пространства, предлагая при этом самый большой диаметр обработки в своем классе токарных станков среднего размера - 500 мм, а также длину обработки 1350 мм, по данным компании. Благодаря доступным размерам патрона 10, 12 или 15, диаметру сквозного отверстия до 132 мм и целому ряду опций, включая обработку по оси Y, центр разработан для обеспечения превосходных возможностей и гибкости обработки.

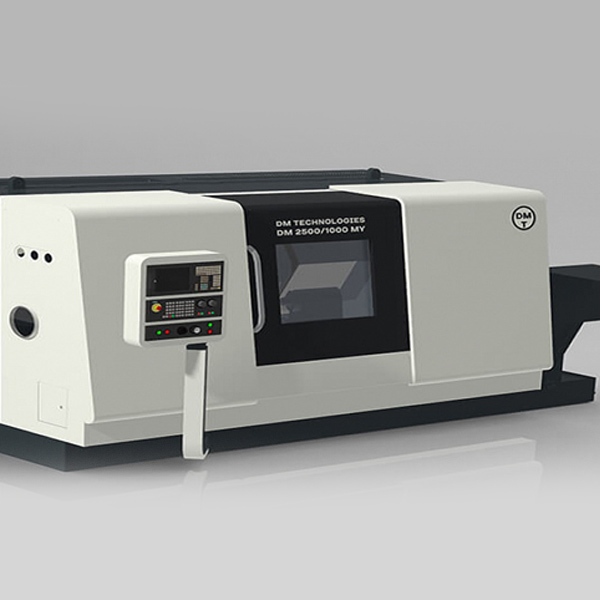

Длина обработки

1000 мм

Диаметр заготовки

500 мм

Диаметр проворота заготовки над станиной

680 мм

Диаметр проворота заготовки над суппортом

460 мм

Скорость шпинделя

3000 об/мин

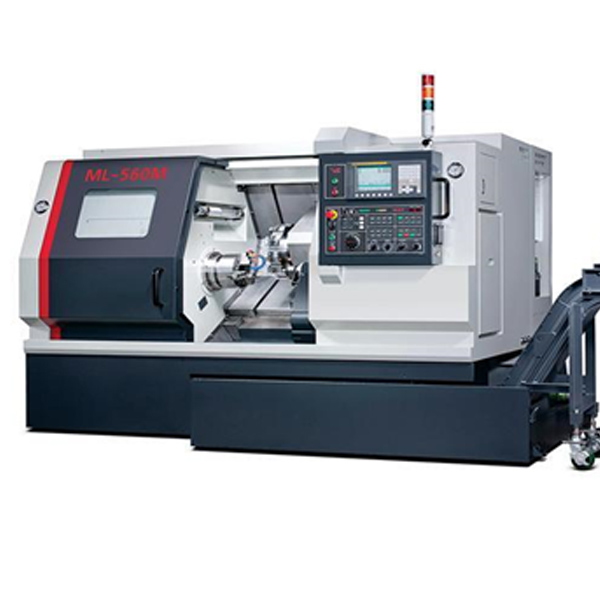

Тип станины

Наклонная станина с направляющими качения

Диаметр вращения над станиной

560 мм

Диаметр вращения над суппортом

420 мм

Угол наклона станины

30°

Ход по оси X

190 мм

Ход по оси Z

610 мм

Скорость вращения шпинделя

4500 или 6000 об/мин (опция)

Максимальный диаметр прутка

52 мм (опция — 66 мм)

Револьверная головка

10 или 12 позиций

Время смены инструмента

0.25 сек

Длина заготовки

300 мм

Ширина (диаметр) заготовки

300 мм

Высота (толщина, толщина стенки) заготовки

300 мм

Масса заготовки

250 кг

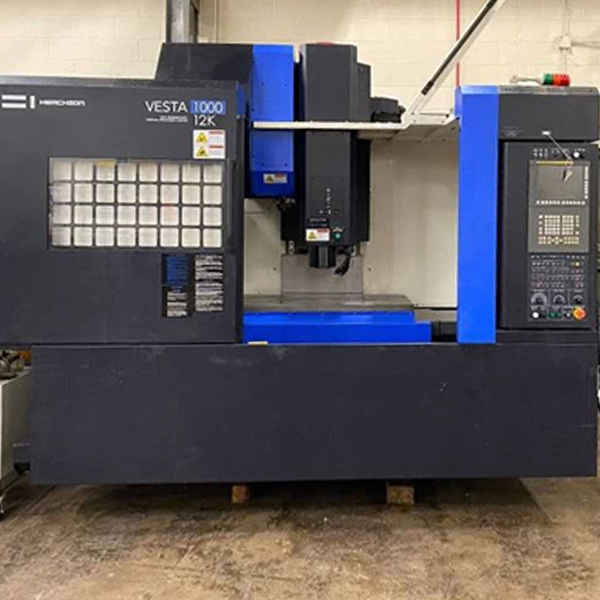

Перемещение по оси X

1000 мм

Перемещение по оси Y

550 мм

Перемещение по оси Z

500 мм

Расстояние от поверхности стола до края шпинделя

130 ~ 630 мм

Размер рабочей поверхности

1100 x 500 мм

Допустимая нагрузка

700 кг

Форма поверхности

Т-образные пазы 18 x 80 мм, 5 шт

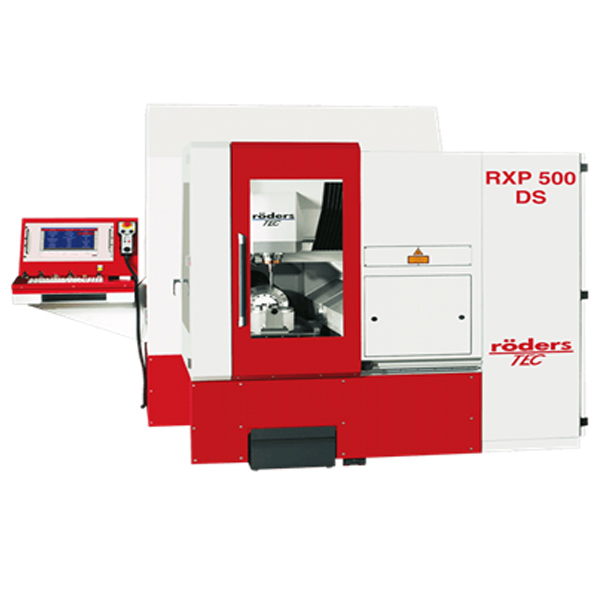

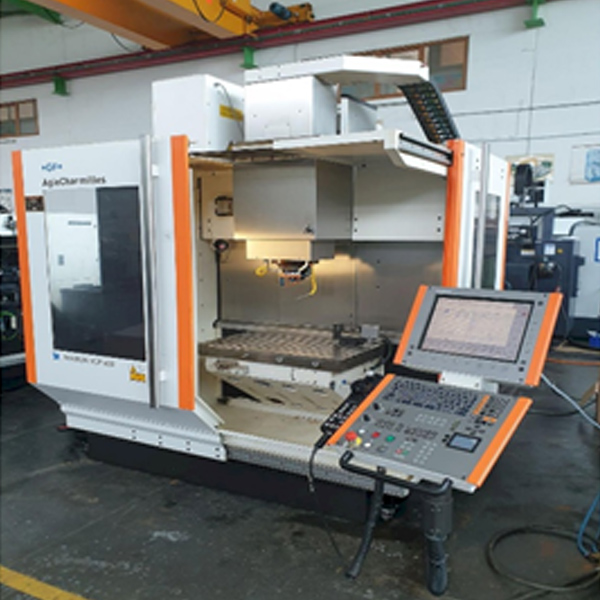

Рабочая площадь стола

850×530 мм

Рабочий диапазон по оси X

600 мм

Рабочий диапазон по оси Y

450 мм

Рабочий диапазон по оси Z

450 мм

Скорость инструментального шпинделя

20,000 мин⁻¹

Тип шпинделя

HSK-A63

Мощность шпинделя

30 кВт

Крутящий момент шпинделя

91 Нм

Конструкция

Жесткая портальная конструкция с линейными приводами по осям X, Y, Z

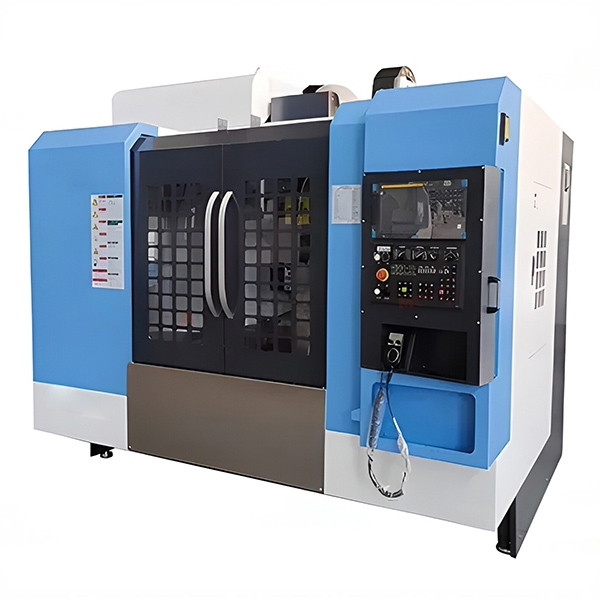

Рабочие перемещения по оси X

500 мм

Рабочие перемещения по оси Y

455 мм

Рабочие перемещения по оси Z

240 мм

Размер стола

550 x 450 мм

Ширина Т-пазов

14 мм

Расстояние между Т-пазами

50 мм

Вес заготовки

400 кг

Расстояние от торца шпинделя до рабочего стола

450 мм

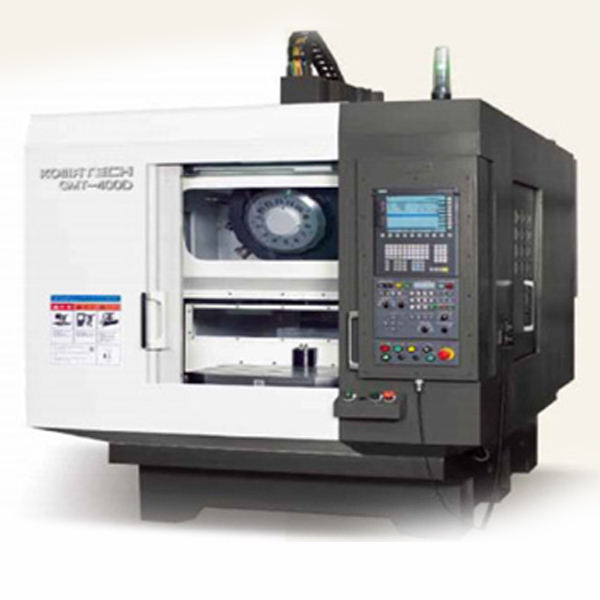

Перемещение по оси X

620 мм

Перемещение по оси Y

520 мм

Перемещение по оси Z

460 мм

Расстояние от шпинделя до стола

150-610 мм

Быстрое перемещение по оси X

32 м/мин

Быстрое перемещение по оси Y

48 м/мин

Быстрое перемещение по оси Z

48 м/мин

Размеры наклонно-поворотного рабочего стола

Диаметр: 650 мм / Высота: 545 мм

Максимальная нагрузка на рабочий стол

500 кг

Максимальная скорость шпинделя

9000 / 12000 об/мин

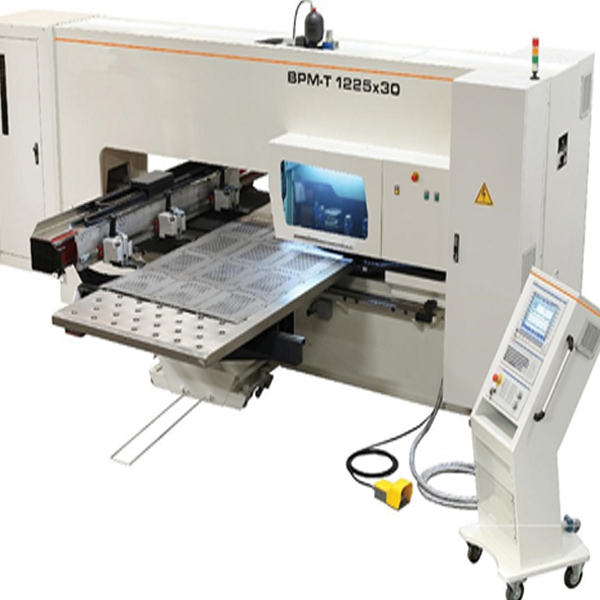

Максимальный вес листа при максимальных скоростях

170 кг

Максимальная толщина листа

6.4 мм

Точность пробивки

0.1 мм

Позиционная повторяемость

0.04 мм

Максимальный дыропробивной диаметр при толщине листа 6.4 мм

25 мм

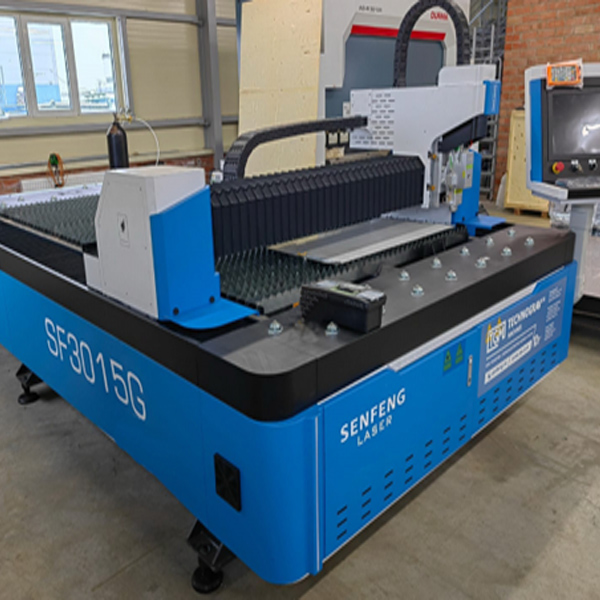

Тип

Лазерный станок резки металла открытого типа

Размер рабочего поля

3000x1500 мм

Тип лазера

Оптоволоконный иттербиевый

объем

до 1 тонны
